多功能液压实验平台

Multifunctional Hydraulic Experiment Platform

设 计：7-830实验室

委托制造：南通锻压

型 号： ***

管理人员： 国凯

购置时间： 2017.10

存放地点：8号教研楼-004

联系电话：13553153716

邮箱：kaiguo@sdu.edu.cn

性能参数及配置：

系统耐压：31.5MPa

流量：120L/min

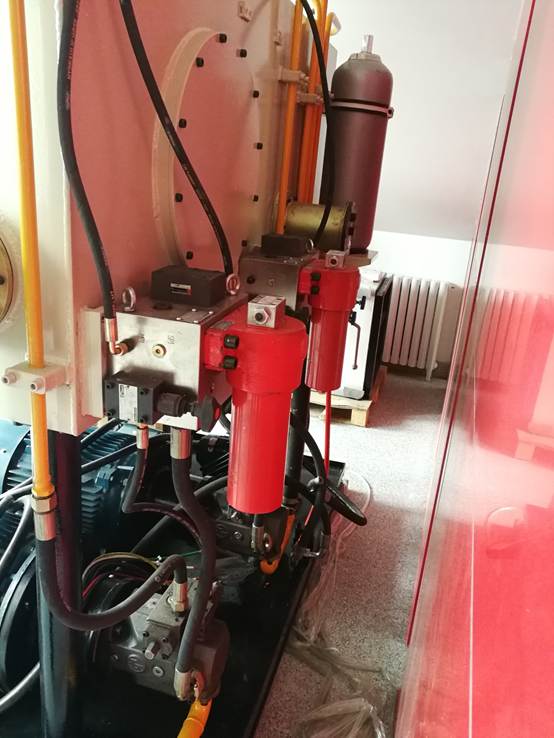

高性能泵站：力士乐原装轴向柱塞泵*2

电机：西门子，30KW，1500rpm

油箱容量：400L

冷却方式：工业制冷机

蓄能模块：16L蓄能器及控制阀块

控制阀：比例伺服阀、高速开关阀等均为原装进口件

执行器：双向对顶伺服油缸、激震油缸

导向： THK精密导轨

传感器：杰弗伦、MTS位移、Rexroth压力传感器、Right力传感器

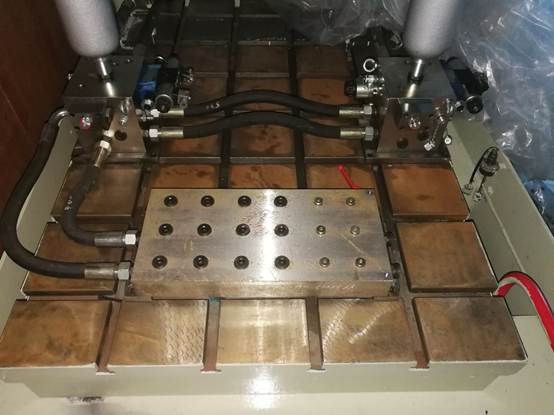

辅助：可拓展T型工作台

控制系统：配套独立强电控制柜+自搭建高性能实时采集/控制台（BECKHOFF NI XPC-Target）

功能介绍：

该实验平台主要用于伺服控制、非线性应用系统、自适应控制等控制理论与工程的实验研究，同时可以用于进行高压/大流量液压实验（已成功验证了本实验室开发的瞬时震源系统，并应用于某型TBM和盾构机上）。其模块化的设计，使得拓展性实验研究变得简单，自主配置的控制系统与数据采集装置，为获得良好的控制精度和准确的实验数据提供了强有力的保障。
